壓鑄模具的頂針該怎么布置和選用
來源：
譽格壓鑄
人氣：12203
發布時間： 2019-12-04
壓鑄模具頂針的布置原則
1
、頂針布置應使頂出力盡量平衡。結構復雜部位所需脫模力較大
，頂針數量應相應增加
。
2
、頂針應設置于有效部位，如骨位、柱位
、臺階
、金屬嵌件、局部厚膠等結構復雜部位

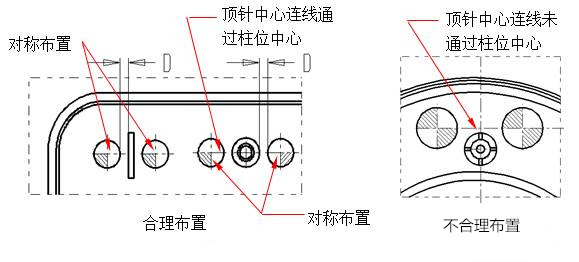

。骨位
、柱位兩側的頂針應盡量對稱布置，盡量保證柱位兩側頂針的中心連線通過柱位中心
。
3

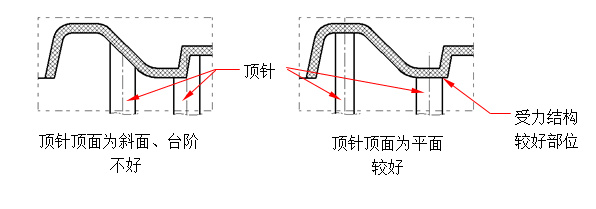

、避免跨臺階或在斜面上設置頂針，頂針頂面應盡量平緩
，頂針應布置于膠件受力較好的結構部位
。

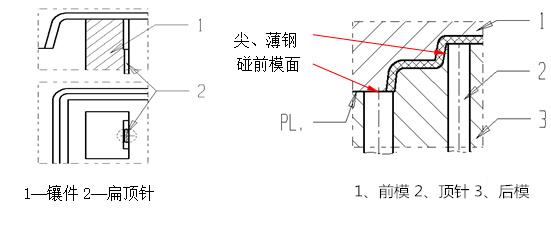

4、在膠件較深的骨位(深度≥20mm)或難于布置圓頂針時
，應使用扁頂針
。需要使用扁頂針時，扁頂針處盡量采用鑲件形式以利于加工
。
5
、避免尖鋼、薄鋼
，特別是頂針頂面不可碰觸前模面
。
6、頂針布置應考慮頂針與運水道的邊間距
，避免影響運水道的加工及漏水
。
7、考慮頂針的排氣功能
，為了頂出時的排氣
，在易形成抽真空的部位應布置頂針。例如型腔較大平面處
，雖膠件包緊力較小
，但易形成抽真空，導致脫模力加大
。
8
、有外觀要求的膠件，頂針不能布置在外觀面上
，應采用其它頂出方法
。
9、對于透明膠件
，頂針不能布置在需透光的部位
。
壓鑄模具頂針選用原則
1
、選用直徑較大的頂針。即在有足夠頂出位置的情況下
，應選用較大直徑
、且尺寸優先的頂針。
2
、選用頂針的規格應盡量少
。選用頂針時，應調整頂針的大小使尺寸規格最少
，同時盡量選用優先的尺寸系列
。
3、選用的頂針應滿足頂出強度要求
。頂出時
，頂針要承受較大的壓力，為避免小頂針彎曲變形
，當頂針直徑小于2.5mm時
，應選用有托頂針。
