鋅合金壓鑄模具處理新技術(shù)，真空氣淬技術(shù)
來源：
譽(yù)格壓鑄
人氣：3712
發(fā)布時間： 2021-06-18
真空氣淬的冷速與氣體的種類
、氣體壓力、流速
、爐子結(jié)構(gòu)及裝爐狀況有關(guān)
。可供使用的氣體有氬
、氦
、氫、氮
。與相同條件下的空氣傳熱速度相比
，設(shè)空氣為1，則氮為0.99
，氬為0.70，氫為7
，氦為6

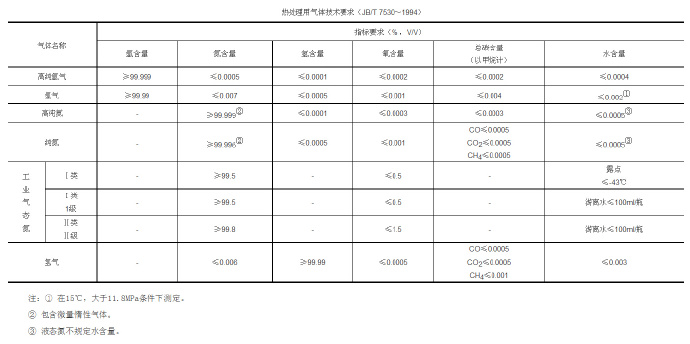

。熱處理用氣體技術(shù)條件見下表
。
，真空氣淬技術(shù)" alt="鋅合金壓鑄模具處理新技術(shù)，真空氣淬技術(shù)"/>
在任何壓強(qiáng)下
，氫都具有最大的熱傳導(dǎo)能力和最大的冷卻速度
，氫可以應(yīng)用于裝有石墨元件的真空爐，但對含碳量較高的鋼種
，在冷卻過程的高溫階段（1050℃以上）有可能造成輕微脫碳
，對高強(qiáng)度鋼有造成氫脆的危險，因此
，真空高壓氣淬人們不會選用氫作為冷卻介質(zhì)
。
冷卻速度僅次于氫的是惰性氣體氦。在空氣中He僅含0.0005%（體積分?jǐn)?shù)）
，一般在天然氣液化過程中制取He比N得價格可高至上百倍
，只有在某些特殊場合下才選用氦氣作為真空氣淬介質(zhì)
。
氬的冷卻能力比空氣低
，它在大氣中的體積分?jǐn)?shù)為0.93%，用壓縮空氣使之液化
，精餾而來的氬成本較高
，所以它也不是理想的高壓氣淬介質(zhì)
。
氮的資源豐富，成本低
，在略低于大氣壓下進(jìn)行強(qiáng)制循環(huán)
，冷卻強(qiáng)度可上升20倍。它是使用安全
、冶金損害小的中性氣體。在200～1200℃溫度范圍內(nèi)
，對常用鋅合金壓鑄模具鋼氮呈惰性狀態(tài)
，所以氮是鋅合金壓鑄模具高壓氣淬較理想的淬火介質(zhì)。
氮中含氧（如體積分?jǐn)?shù)達(dá)0.001%以上）可使高溫下的鋼產(chǎn)生輕微的氧化
、脫碳
，因而，一般常規(guī)使用的高純氮的純度為99.999%（相對露點(diǎn)-62℃
，相應(yīng)于真空度1.33Pa）
。鑒于高純氮價格昂貴，有時在無特殊要求的情況下
，可選用一般氮?dú)?div id="jpandex" class="focus-wrap mb20 cf">。實踐證明，這對一般的鋅合金壓鑄表面狀態(tài)無明顯損害
，工業(yè)上用普通氮?dú)獾募兌葹?9.9%
。氧氣站提供的氮?dú)夂趿扛哌_(dá)1.5%（體積分?jǐn)?shù)）和較多的水，因此必須經(jīng)過凈化后方可使用
。
在高壓氣淬時，為了使淬得高硬度
，往往會提高冷卻氣體的壓力
。淬火冷卻速度隨氣壓上升明顯提高，但并非氣壓越高越好
，對于尺寸較大
，比表面小的鋅合金壓鑄，在更高的氣壓下
，決定冷卻速度的主導(dǎo)因素是鋼的內(nèi)部熱傳導(dǎo)
。因為這是對流傳熱加速冷卻的效果難以達(dá)到中心。此時提高氣壓對增大冷卻速度的作用不十分明顯
。又考慮到一般的真空爐只在低于大氣壓時密封效果較好以及為了節(jié)約高純氣體
，故真空氣淬時的常用壓力為0.5×105～0.8×105Pa，最高取0.92×105～0.99×105Pa，有試驗表明
，對由M2鋼制成的φ25mm×40mm試樣
，裝爐量100kg，施以下處理工藝：850℃×25min+1050℃×15min兩次預(yù)熱
，1220℃×4min加熱
，氣淬冷至550～500℃出爐續(xù)冷
。當(dāng)淬火氣體壓力為1×105Pa時
，冷卻需185s，2×105Pa時為110s
，5×105Pa時為55s
。即隨著氣體壓力的升高，冷速加大
，冷卻時間減少
。560℃×1h×2次回火后硬度由750HV提高至880HV（65HRC）以上。
此外
，加壓氣淬還擴(kuò)大了鋅合金壓鑄模具鋼氣淬的材料品種和尺寸范圍
，但氣壓又不能太高，由于動力和氣體消耗成比例的增長
，設(shè)備需有嚴(yán)格的防護(hù)措施等
。
提高氣體的流速可以提高其冷卻速度，例如
，當(dāng)氣體流速從10.2m/s提高到50.8m/s時（一般情況下步大于25m/s），氮
、氫、氦的對流傳導(dǎo)系數(shù)將提高3倍
。
為了提高氣體冷卻能力
，確保工具淬火質(zhì)量，應(yīng)采取合適的裝爐量
，一般只裝額定值得60%～70%
，工件在爐中保持上下、左右
、前后適當(dāng)?shù)拈g隔
，均勻有序的擺放工件，也可以進(jìn)一步改善冷卻時的熱交換條件
。真空淬火質(zhì)量是好
，但裝爐量有限，是制約真空爐在刀具業(yè)快速發(fā)展的因素之一。
關(guān)于真空淬火工件的變形問題
，與常規(guī)熱處理相似
，引起真空淬火變形的原因是組織應(yīng)力、熱應(yīng)力及火前工序留下的殘余應(yīng)力
。在加熱、冷卻過程中
，當(dāng)工件處于塑性高的狀態(tài)時
，工件的自重、相互擠壓
、振動等也將導(dǎo)致變形并使淬火變形復(fù)雜化
。實踐考證，真空淬火工件的變形平均小于常規(guī)工藝
，只有鹽浴加熱淬火的1/10～1/2
。
深圳譽(yù)格金屬制品有限公司 版權(quán)所有 粵ICP備18126084號-1
電話：400-9928-908
手機(jī)：18028784288景
郵件：sales@yugejs.com
模具制造/壓鑄廠：深圳市寶安區(qū)燕羅街道燕川社區(qū)燕山大道3號
模具制造/壓鑄廠：廣東省東莞市長安鎮(zhèn)烏沙社區(qū)盛興街8號
技術(shù)支持： 贏網(wǎng)科技
