，對于經(jīng)濟加工不能滿足。
在對鋅合金壓鑄件質(zhì)量以及所用熱工鋼特性不斷提高要求的背景下
，三種具有最優(yōu)性能的新型熱工鋼
，敘述以下：
一、壓鑄模具熱工鋼
表1所列除了三種材料號為1.2343
，1.2344
、1.2367常用熱工鋼的化學成分，還列了特種材料為TQ
、HP及HTR熱工鋼的化學成分
。在所有情況下，涉及的是主要合金元素為鉻
、鉬及釩的馬氏體熱工鋼
；主要合金元素是以電解再熔工藝（ESU）生產(chǎn)的
。

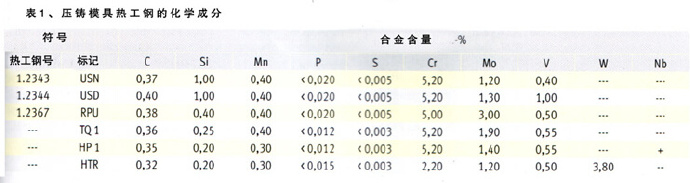

表1，壓鑄模具熱工鋼的化學成分
熱工鋼1.2343
、1.2344及1.2367國際等級標準為DINENISO4957
。1.2343鋼的熱強度和熱韌性恰當配合，在歐洲是最常用于壓鑄模具的熱工鋼
。1.2344鋼以其較高的釩含量
，要比1.2343有較高的熱強度以及回火穩(wěn)定性，然而
，韌性較小
。傳統(tǒng)上，這種鋼尤其在美國用的多
。由于其3.00%高的鉬含量
，1.267鋼較其他兩種鋼有明顯好的熱強度及回火穩(wěn)定性，這樣的優(yōu)點是由于韌性明顯喪失造成的
。
新型特種熱工鋼TQ1和HP1是建立在最高純正度準則上
，這不僅表明磷和硫含量下降，還表明有害伴生元素含量迅速有效的下降
，這樣的有害元素主要是在廢鐵循環(huán)過程聚集的
，對鋼的韌性有負面作用。同樣情況下可以識別的碳和硅的含量下降
，在此范圍對韌性施以積極影響
。與上述的鉬和釩含量組合，TQ1產(chǎn)生十分高的韌性
，熱強度
，回火穩(wěn)定性及熱沖擊穩(wěn)定性特性組合。
HP1鋼同樣是建立在最高純正度原則上
。然而與TQ1相比
，是其鉬含量下降，以此
，在鋼的生產(chǎn)時候
，要考慮合金元素鉬的升。通過鈮合金及推薦的硬度溫度調(diào)整
，HP1與TQ1達到一樣的熱強度
。
第三種特殊鋼——HTR的成份是旨在明顯提高熱強度，回火穩(wěn)定性以及導熱能力
。因此
，其鉻的含量明顯降低，減少的碳和鉻的含量有助這種鋼的韌性
。
二
、所述鋼的特性
特種熱工鋼的優(yōu)點最好通過特性對比說明
。
圖表不僅是壓鑄模具熱處理時一個重要的工作方法，而且也對熱工鋼正確選擇有幫助
。這樣的圖表明的是由于加熱鋼的硬度變化

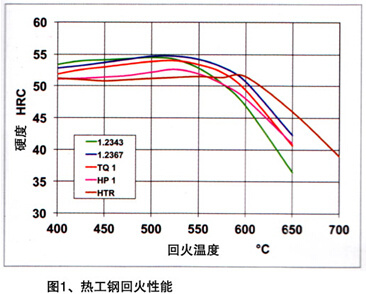

。圖1，是所介紹鋼的回火曲線
，在此曲線圖上
，德國使用較少的1.2344鋼未列上去。除了HTR鋼
，所列鋼種在500——550度之間回火溫度下表現(xiàn)有顯明的二次硬度最大值
。隨著回火溫度繼續(xù)增加，硬度下降
。由曲線下降坡度可以推斷回火穩(wěn)定性
。回火曲線下降越陡
，鋼的回火穩(wěn)定性越小
，在澆注作業(yè)中鋼的加熱反應越敏感。與1.2343鋼相比
，此曲線證明1.2367鋼有較好的回火穩(wěn)定性
，在550度之上回火溫度技術(shù)范圍
，TQ１和HP１達到幾乎與1.2367一樣的回火穩(wěn)定性
。特種鋼HTR由于其高的鎢含量表現(xiàn)出較其余鋼明顯高的回火溫度。二次硬度最大值不僅在約70度時移至較高的回火溫度
，在此最大值之上溫度時曲線也降得比較小
。
采用以上的方法可以獲得均勻、細小的組織
，其原理是因為充分利用了快速加熱和循環(huán)處理兩方面的作用
，快速進行加熱，生成大量奧氏體晶核
，出現(xiàn)并得到細小的晶粒;這個過程進行的速度越快
，溫差越大，其得到的細化效果越好
。
增加這個工序的次數(shù)
，也會得到良好的效果，反復進行加熱和冷卻
，一方面可以促進成核
，另一方面使成核晶體進一步細化。每進行一次
，奧氏體晶粒就被細化一次
，使下一次奧氏體化的形核率增加
。
這個工藝在進行循環(huán)之前，試樣的硬度和沖擊這兩個數(shù)值會是上升的
，每次循環(huán)處理的結(jié)果都有所不同
。硬度值和沖擊值在經(jīng)過3-5次循環(huán)熱處理后會得到明顯提高。之后在進行同樣的工序
，試樣的硬度值和沖擊值不會出現(xiàn)明顯的變化
。6次左右會接近細化的界限。如果此時再進行循環(huán)
，對于熱處理效率的提高沒有太大的幫助
，所以，循環(huán)次數(shù)以4-5次為最佳
。
循環(huán)超細化熱處理是提高壓鑄模具精密度的有效方法之一
，雖然工序相對較復雜，但是對于結(jié)果來說效果很明顯
。
相關(guān)資訊
深圳譽格金屬制品有限公司 版權(quán)所有 粵ICP備18126084號-1
電話：400-9928-908
手機：18028784288景
郵件：sales@yugejs.com
模具制造/壓鑄廠：深圳市寶安區(qū)燕羅街道燕川社區(qū)燕山大道3號
模具制造/壓鑄廠：廣東省東莞市長安鎮(zhèn)烏沙社區(qū)盛興街8號
技術(shù)支持： 贏網(wǎng)科技
