壓鑄模具的行位和斜頂介紹
來源：
譽格壓鑄
人氣：12325
發布時間： 2019-11-13
鋁合金壓鑄件側壁有凹凸形狀、側孔和扣位時
，模具開模頂出鋁合金壓鑄件前則須將側向型芯抽出
，此機構稱行位。
膠件外側孔
，需后模行位抽芯

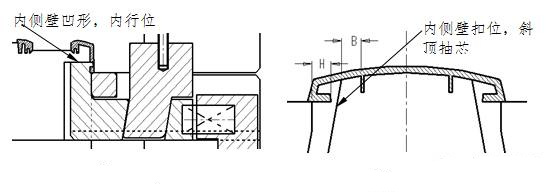

內側凹槽
，若用斜頂出模，頂部開距不夠
，須采用內行位
利用斜向頂出
，頂出和抽芯同時完成的頂出機構稱斜頂
。對膠件上需抽芯的部位
，當行位空間不夠時，可利用斜頂機構完成
。斜頂機構中
，斜向頂出距離應大于抽芯距離(B>H)，防止頂出干涉
。

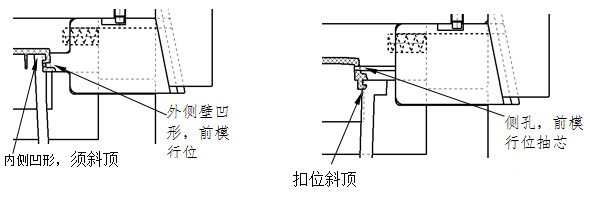

鋁合金壓鑄件內、外側壁都有凹形
，內側有骨位阻礙和高度不夠原因
，須對外側壁前模行位，內側壁斜頂出模
。
鋁合金壓鑄件側孔周圍不能有夾線
