壓鑄模具熱處理時(shí)，可適當(dāng)提高回火問(wèn)題提升效率
來(lái)源：
譽(yù)格壓鑄
人氣：5854
發(fā)布時(shí)間： 2020-01-08
模具零件的回火是受擴(kuò)散控制的，組織轉(zhuǎn)變不僅取決于溫度
，也取決于時(shí)間。
一般的熱處理師傅都是優(yōu)先保證溫度的穩(wěn)定性
，哪怕時(shí)間長(zhǎng)點(diǎn)也能接受，畢竟保證質(zhì)量才是第一要?jiǎng)?wù)
。但是并不是說(shuō)時(shí)間就是不可縮短的
，現(xiàn)在研究的數(shù)據(jù)表明，壓鑄模具熱處理所用的時(shí)間在一定條件下是可以縮短的
所有的回火轉(zhuǎn)變都可以在一定溫度范圍內(nèi)發(fā)生
，在該范圍內(nèi)
，較低溫度長(zhǎng)時(shí)間與較高溫度短時(shí)間發(fā)生的組織轉(zhuǎn)變可能有相同的效果。

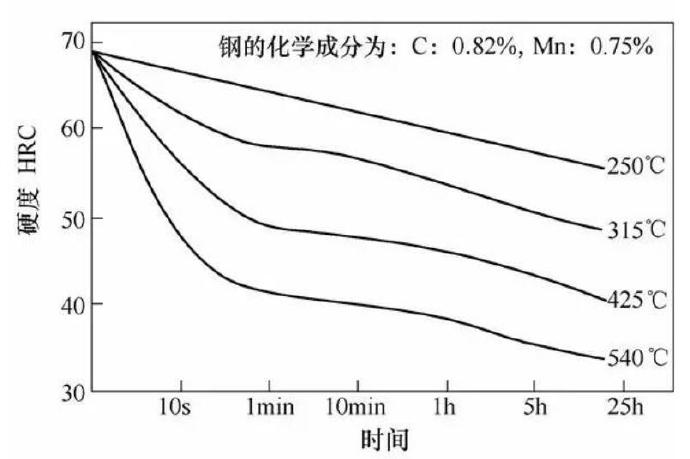

，可適當(dāng)提高回火問(wèn)題提升效率" alt="壓鑄模具熱處理時(shí)
，可適當(dāng)提高回火問(wèn)題提升效率"/>
無(wú)論是低溫、中溫
、高溫回火
，硬度的變化都是在極短時(shí)間內(nèi)完成的，時(shí)間越長(zhǎng)變化越緩慢
，高溫快速回火正是根據(jù)這一現(xiàn)象提出的
。

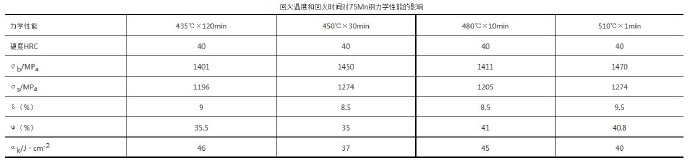

，可適當(dāng)提高回火問(wèn)題提升效率"/>
提高回火溫度
，縮短保溫時(shí)間，不但可以得到相同的硬度
，而且力學(xué)性能相差無(wú)幾。采用適當(dāng)提高回火溫度
、縮短保溫時(shí)間 的快速回火方法
，可以在保證產(chǎn)品質(zhì)量的前提下，達(dá)到可觀的節(jié)能效果
。例如45鋼的軸
，要求調(diào)質(zhì)硬度25～30HRC，將回火溫度度提高20℃
，可使保溫時(shí)間減少約60%
，其表面硬度和截面金相組織均與常規(guī)回火相同，但節(jié)電20%～25%
。
深圳譽(yù)格金屬制品有限公司 版權(quán)所有 粵ICP備18126084號(hào)-1
電話：400-9928-908
手機(jī)：18028784288景
郵件：sales@yugejs.com
模具制造/壓鑄廠：深圳市寶安區(qū)燕羅街道燕川社區(qū)燕山大道3號(hào)
模具制造/壓鑄廠：廣東省東莞市長(zhǎng)安鎮(zhèn)烏沙社區(qū)盛興街8號(hào)
技術(shù)支持： 贏網(wǎng)科技
