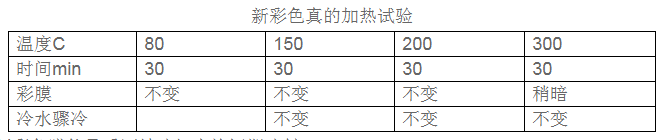

。處理后的彩色膜與基體結(jié)臺力牢固，遠(yuǎn)優(yōu)于常規(guī)的鉻酸鹽彩色鈍化膜 。膜一旦形成 ，用手指擦不掉。新的彩色膜還具有良好的防護(hù)性能和熱穩(wěn)定性 (見下表)，可以有效地保護(hù)在較高溫度下使用的壓鑄件不被腐蝕。

新彩色膜能承受酒精噴燈火焰短期噴射

。

新彩色膜形成的鋅壓件表面光滑美麗

1彩色膜處理的溶液與譽(yù)格工作條件

兩種金屬鹽                       5～ 50 g／L

絡(luò)合劑                           10～ 30 g／L

H3BO3                           5～ 20 g／L

活性劑                           1～5 ppm

pH                               3.5~6.5

溫度C                            5~35

D K(A／dm 2)                      0.1~0.25

時間min                          2~15

絡(luò)合劑可以是EDTA、乳酸

、檸檬酸鹽等

pH值是該溶液控制的中心

，當(dāng)溶液 pH 值大于6.5時，很難成膜 ，pH 值小于 3，獲得結(jié)合不牢固的膜。事實(shí)上該溶液 pH十分穩(wěn)定。

2 彩色膜的工藝過程

，(ZZn4—1)

除油→活化 (HF 20～30 ml) →二次活化 (NaCN 30~50 g／L)NaOH 5～10 g／L→彩膜

彩色處理溶液 ，對油污與氧化物十分敏感這幾乎與電鍍予處理對電鍍的影響一樣

，造成無油污和基體晶體完壘暴露的表面是獲得優(yōu)質(zhì)彩色膜的必要條件
